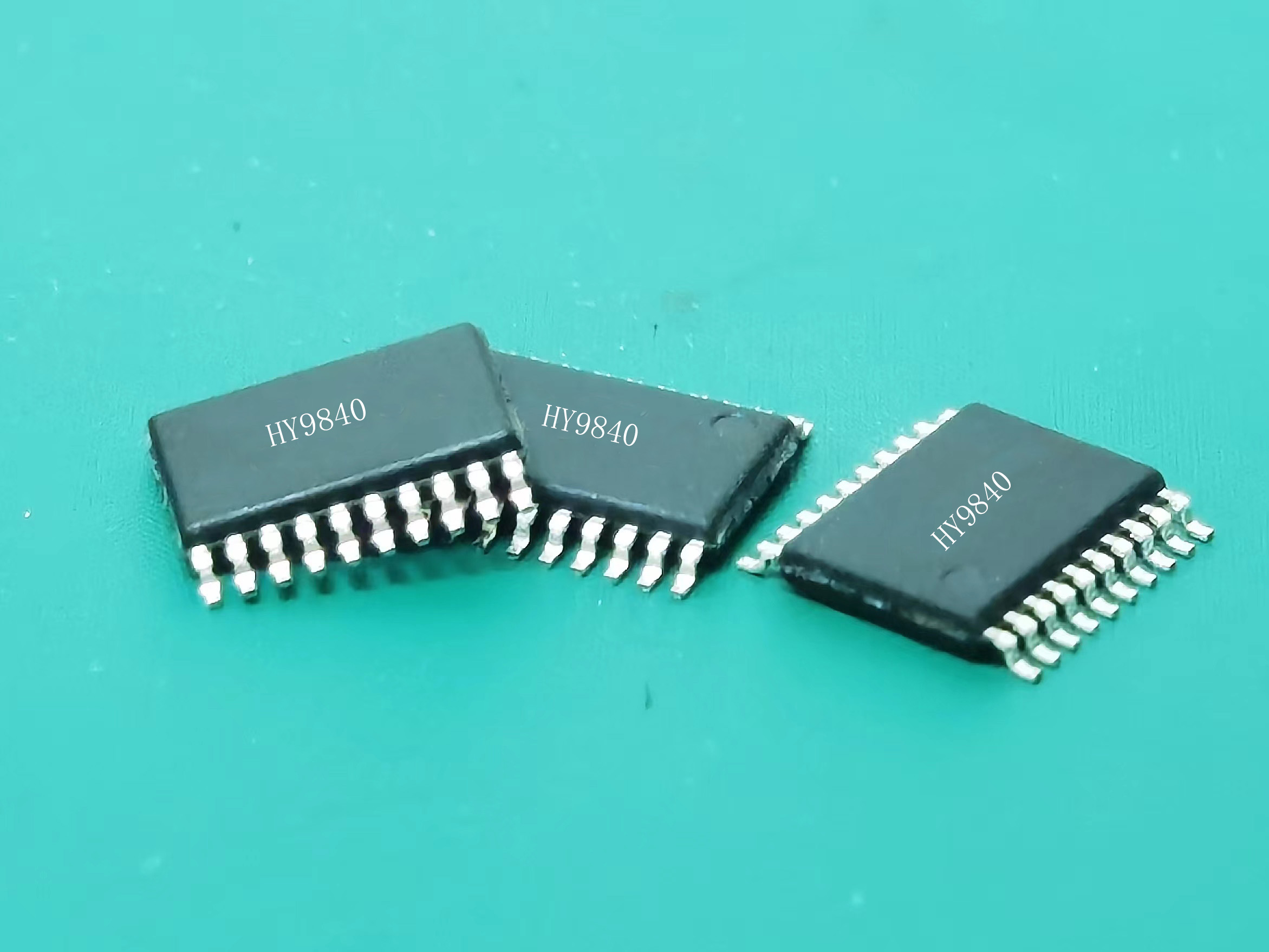

非接觸卡讀寫器芯片HY9840
- 產品簡介
- 產品特性
- 應用方案
HY9840是一款專用于符合ISO/IEC14443 TypeA&B，15693協議非接觸IC卡的射頻讀寫器芯片，芯片內部高度集成了ISO/IEC14443 TypeA&B協議棧算法、射頻模擬接收算法，支持低功耗，TSSOP20封裝面積小，易于集成，易于應用。
3.3V供電
低功耗模式，低至 10uA
外部時鐘 13.56MHz
SPI 接口，支持2M讀寫速率
最大收發數據 512 字節
支持14443 TYPEA,TYPEB
支持15693協議單載波，高速率
內置接收放大電路，外圍器件少
外置功率電路
通用的 50 歐姆 13.56MHz 諧振天線
TSSOP20封裝，PCB面積小
工作溫度-40℃~85℃
ESD保護，人體模型，大于2KV
小區門禁，校園水控，智能門鎖
